Пули и патроны к винтовке Мосина (7.62*54R)

Специальные пули патронов к винтовке Мосина (7.62*54R)

Автор Мусихин Алексей aka legioner539

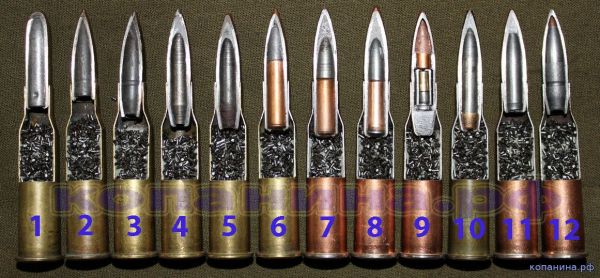

патроны 7.62 х 54
Клик по картинке - просмотр в полном размере

1) Тупоконечная пуля обр. 1891
2) патрон с лёгкой пулей Л
3) патрон с тяжёлой (дальнобойной) пулей Д
4) патрон с бронебойной пулей Б-30
5) патрон с бронебойно-зажигательной пулей Б-32
6) патрон с трассирующей пулей Т-30
7) патрон с бронебойно-зажигательно-трассирующей пулей БЗТ
8) патрон с зажигательно-бронебойной пулей ЗБ-46
9) патрон с пристрелочно-зажигательной пулей ПЗ
10) патрон с бронебойно-зажигательной пулей Б-32м
11) патрон с снайперской пулей Сн 7н1
12) патрон с лёгкой пулей ЛПС со стальным сердечником

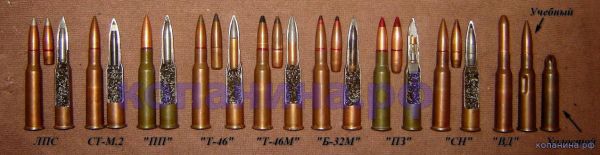

мосин 7.62 мм

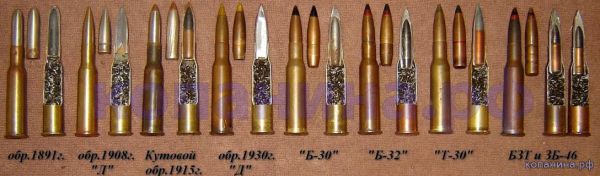

трехлинейные патроны
Клик по картинке - просмотр в полном размере

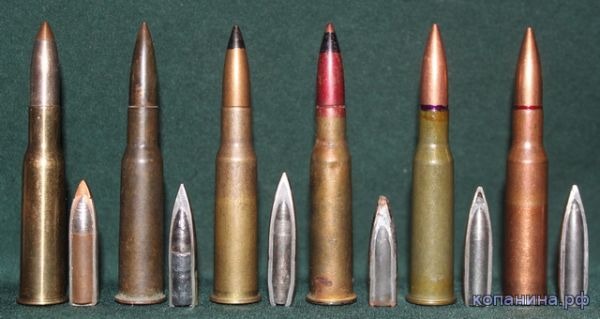

бронебойные мосинские трехлинейные патроны
Бронебойные патроны 7.62х54


Трехлинейные патроны с тупоконечными пулями:

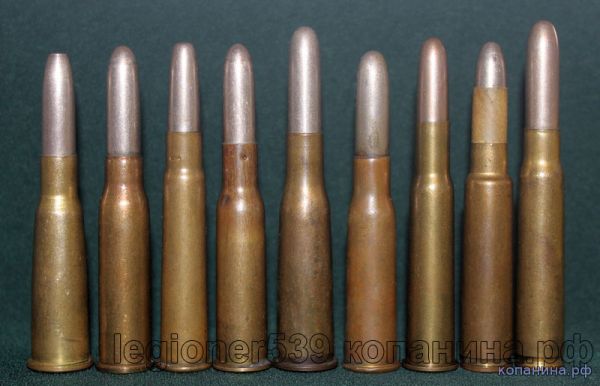

патроны мосина с тупоконечной пулей
Патроны к винтовке Мосина с тупоконечными пулями, произведенные в конце 19го века

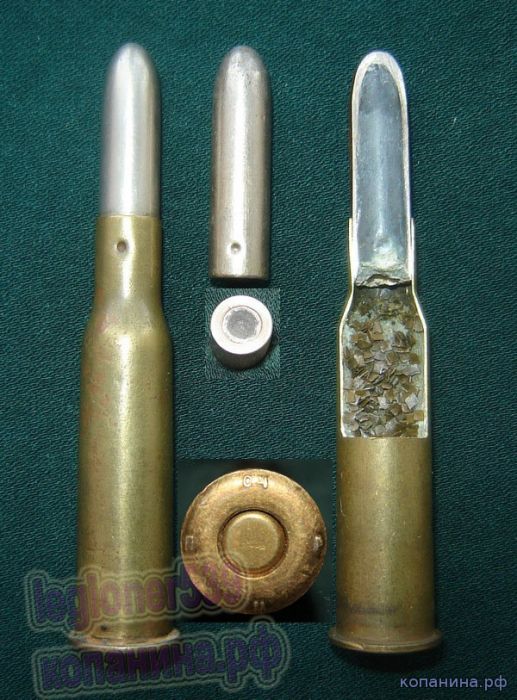

7.62 к винтовке мосина с тупоконечно пулей
Разрезной макет раннего патрона к винтовке Мосина с тупоконечной пулей

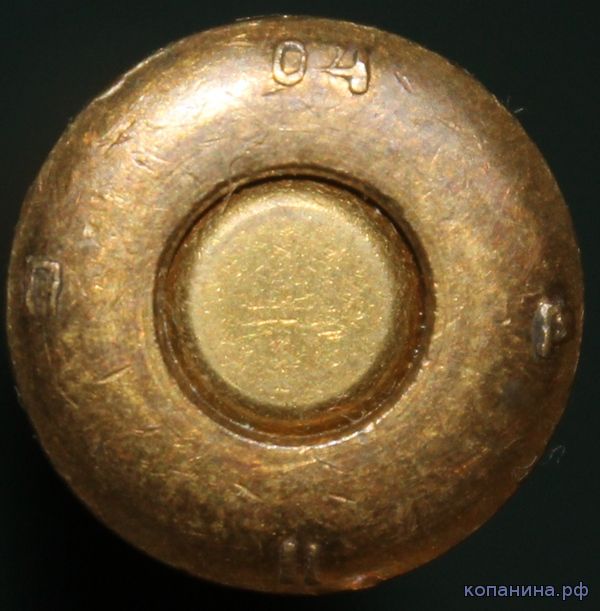

клеймо трехлинейного патрона
Донное клеймо образца 1891 года

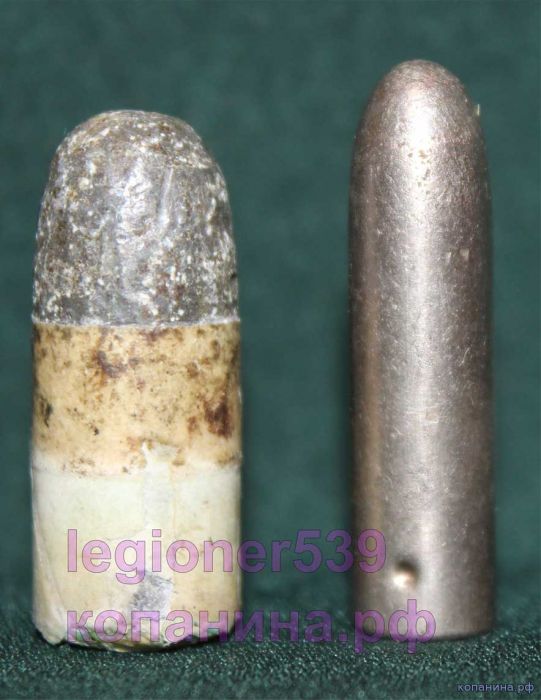

бердан мосин
Пули Бердана и трехлинейная

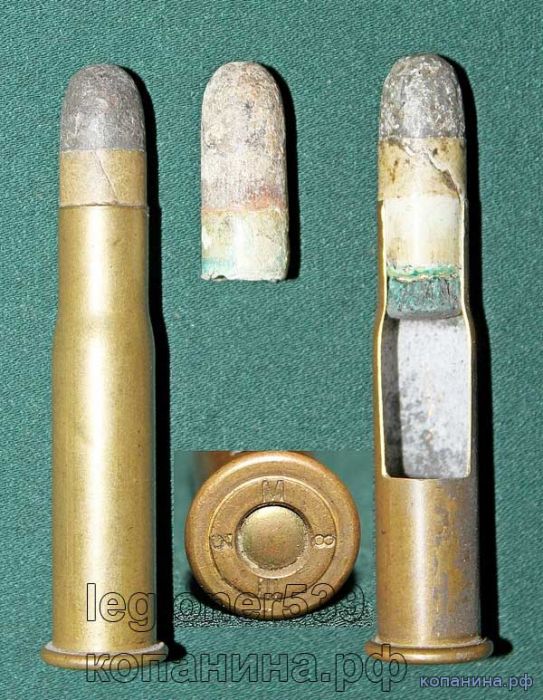

патрон к берданке
Патрон Бердана




Легкая пуля "Л" патрона 7,62х54R


Лёгкая пуля образца 1908 года
 Остроконечную легкую пулю к трехлинейному патрону, взамен стоявшей на вооружении тупоконечной приняли еще до революции, в 1908 году. Пуля Л обр. 1908 года была с мельхиоровой оболочкой, весила 9.6 грамм. Прототипом послужила такая немецкая остроконечная пуля S, используемая ими еще с 1904 года.
С целью улучшения врезания пули в нарезы ствола, её диаметр был увеличен до 7,92 мм, в свинцовом сердечнике выполнено углубление, позволяющий пуле расширяться в канале ствола. Пулю Л массово стали производить с 1909 года на ТПЗ, ЛПЗ и в Санкт-Петербурге.

варианты крепления пули в гильзе патрона 7.62
Варианты фиксация пули в гильзе патрона

В двадцатые годы на производственных заводах искали оптимальный вариант способа крепления пули в гильзе: от обычной завальцовки края гильзы в канавку на пуле до обжима плашками и секторного


Лёгкая пуля образца 1930г.

 К 1930 году патрон с пулей Л видоизменился, вместо мельхиора оболочка пули изготавливалась из стали
В 1928 году пуля Л была модернизирована – мельхиоровая оболочка была заменена стальной плакированной томпаком. Так же изменилась и гильза, вместо латунной патрон с пулей Л имел теперь стальную плакированную томпаком и плоским дном.

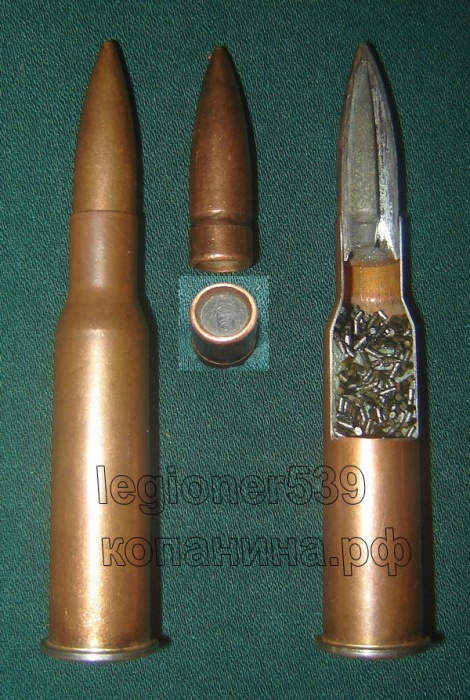

Трехлинейная пуля Л образца 1930
Легкая пуля Л образца 1930 года

С каждым годом производство патронов 7.62 54 пытались удешевить, в 1930 часть заводов стала выпускать стальные гильзы с омеднением. В военные годы ввиду жесткого дефицита стальные  рубашки пули Л выпускались оцинковыными, латунироваными и вовсе без покрытия.
На вооружении патрон 7.62 * 54 стоял вплоть до принятия в начале 1950х годов патрона с ЛПС, заменивший собой сразу пули и "Д" и "Л"

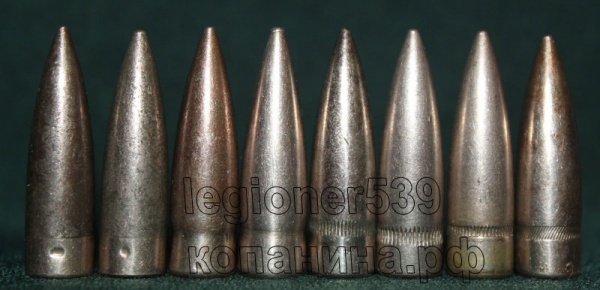

7.62 54 пули
Легкие остроконечные пули "Л" к трехлинейному патрону советского производства

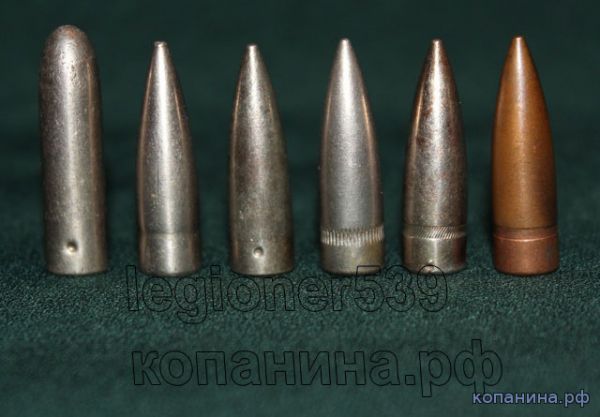

Легкие пули Л к патрону 7.62 54
Варианты легких пуль "Л"

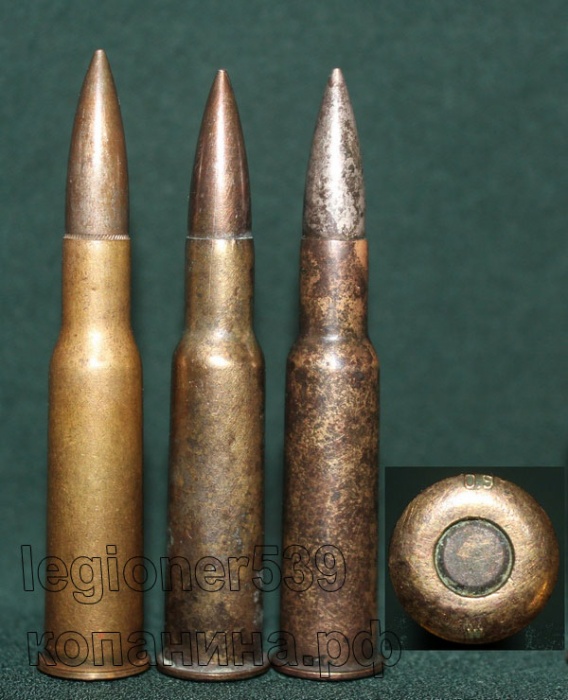

трехлинейные патроны с пулей Л
Патроны Мосина с пулей "Л" в латунной гильзе

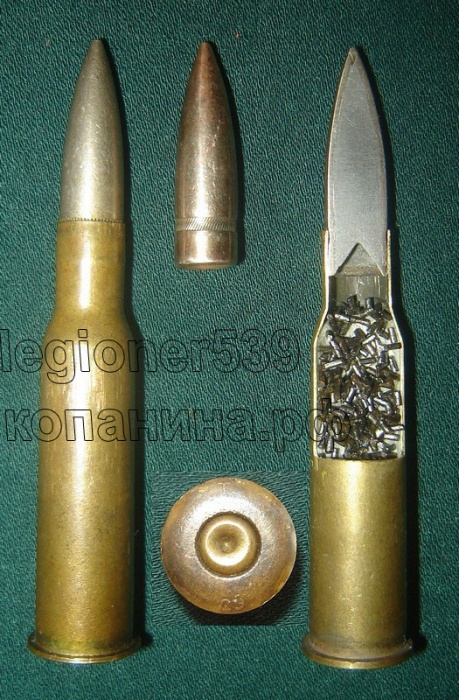

Остроконечная пуля Л обр 1908 года
Остроконечная пуля "Л" образца 1908 года

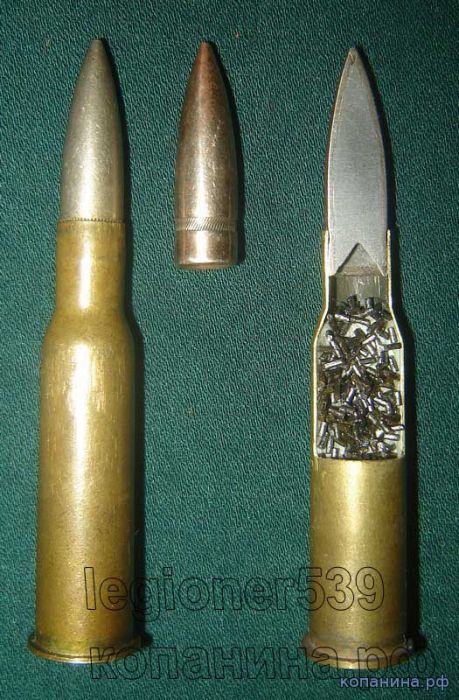

мосинский патрон пуля Л легкая
Разрезной макет патрона 7.62*54 с остроконечной легкой пулей "Л" раннего выпуска

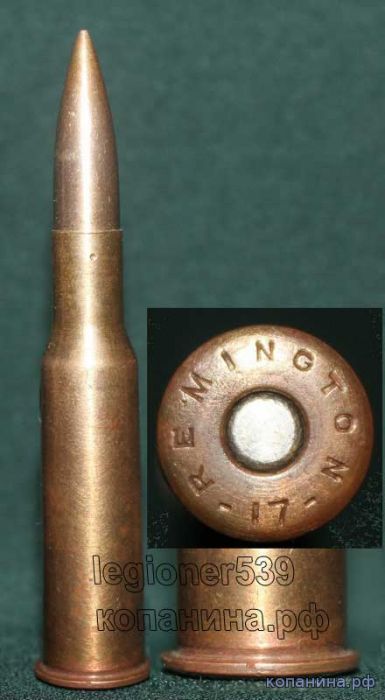

патрон 7.62 ремингтон
Трехлинейный патрон с пулей Л американского производства фирмы "REMINGTON"

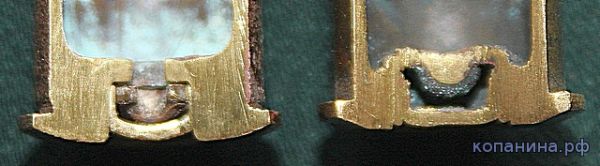

донце мосинских патронов
Разрез наглядно показывающий различия гильз американского и российского производства



Тяжелая пуля "Д"

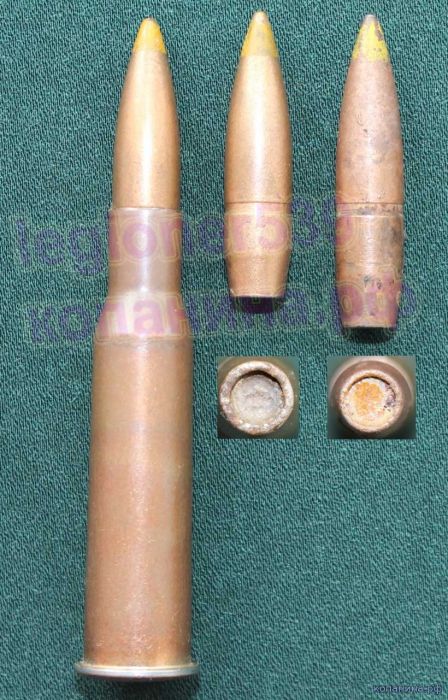

7.62 с пулей Д
Советский винтовочный патрон 7.62 х 54 с тяжелой пулей "Д" (дальнобойная). Вершинка пули окрашивалась в желтый цвет. Патроны с такой пулей считались предназначенными для станковых пулеметом, но допускалось и их применение с другими видами оружия. От пули "Л" отличалась имеющимся в донной части усеченным конусом, длинной и конечно весом - 11.8 грамма. Оболочка (рубашка) пули Д - стальная плакированная томпаком с обеих сторон. Внутрь запрессован свинцовый сердечник весом 8.66 гр.

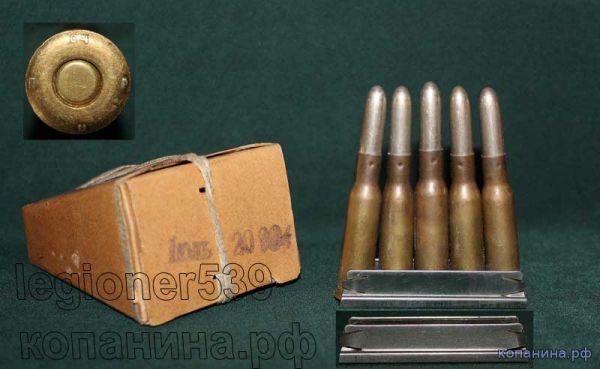

пачка трехлинейных патронов1891
Пачка винтовочных трехлинейных патронов образца 1908 года

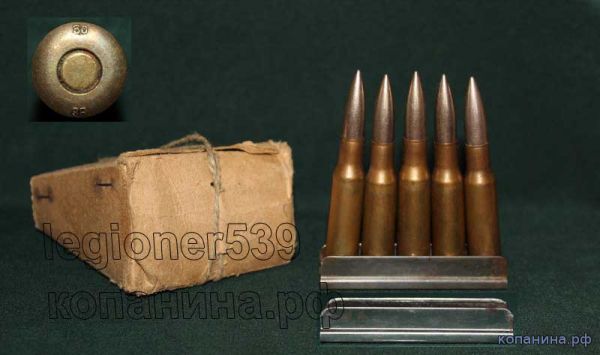

поздняя пачка мосинских патронов с обоймой
Более поздняя пачка патронов 7.62*54

Бронебойная пуля Кутового
мельхиоровая бронебойная Кутового

Бронебойная пуля разработки гвардии штабс-капитана Кутового для трехлинейного патрона принята в 1916 году. Пуля Кутового состоит из 4-х элементов - мельхиоровая оболочка, свинцовая рубашка, стальной сердечник и томпаковый наконечник. Идея томпакового наконечника взята у бронебойных артиллерийских снарядов и выполнял он практически такие функции - предохранение сердечника от преждевременного разрушения при встрече с броней.  Масса пули Кутового 10.8 г. Была основной бронебойной пулей трехлинейного патрона до начала 1930-х годов, когда на смену ей пришли пули Б-30 и БС-32

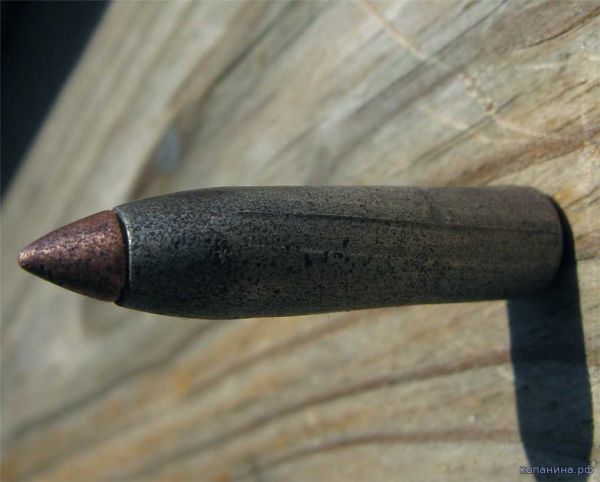

трехлинейный бронебойный
Стрелянная бронебойная пуля трехлинейного патрона

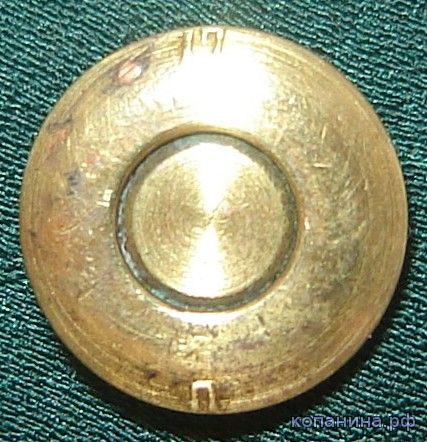

клеймо гильзы кутового
Клеймо гильзы патрона с пулей Кутового

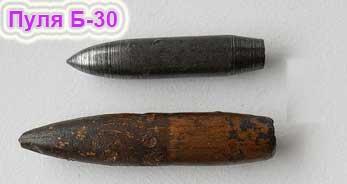

Бронебойная пуля Б-30

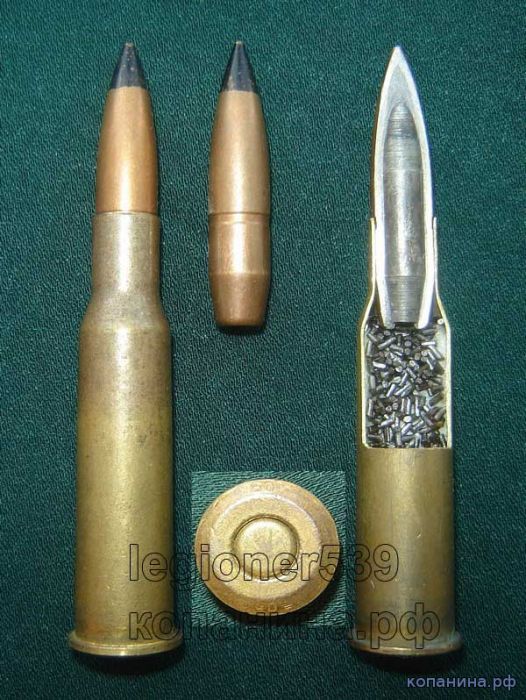

бронебойная пуля б30

Винтовочную бронебойную пулю Б-30 к трехлинейному патрону принимают в СССР в 1930 году. Полное обозначение пули "7,62-мм бронебойная пуля обр.1930 года (Б-30)", а патрона снаряженного пулей Б-30 - "7,62 Б-30 гл". Выпускались такие патроны только с гильзой из латуни. Цветовая маркировка патронов - окрашенный в черный цвет кончик пули.

бронебойная 7.62

Весит пуля 11 грамм, состоит из плакированной томпаком оболочки, свинцовой рубашки и собственно бронебойного сердечника весом 5.36гр. Диаметр сердечника из инструментальной стали составляет 6.1мм,  длинна 29.7мм, а общая длина пули Б-30 - 36.2 миллиметра. По ТТХ пуля Б30 пробивает броню 7мм до 400 метров, а бронь толщиной 2-4мм вплоть до 1200 метров. Впоследствии была заменена бронебойно-зажигательной пулей Б-32.


Бронебойно-зажигательная пуля Б-32

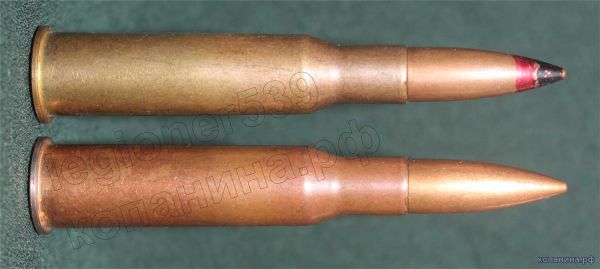

7.62 бронебойно зажигательный

Принята на вооружение РККА в 1932 году. Маркировка патрона с такой пулей - черная вершина пули и красный поясок снизу. Масса пули 10.4 грамма. Кроме бронебойного действия обладала еще и зажигательным, имея одну особенность - за счет нахождения зажигательного состава (смесь оксида железа, красного фосфора и алюминия) между оболочкой пули и вершиной сердечника зажигательное действие проявлялось только при разрушении оболочки пули. Состояла на вооружении достаточно долго, модернизированный вариант пули Б-32М был разработан только к 1954 году

Бронебойно-зажигательная пуля БС-40

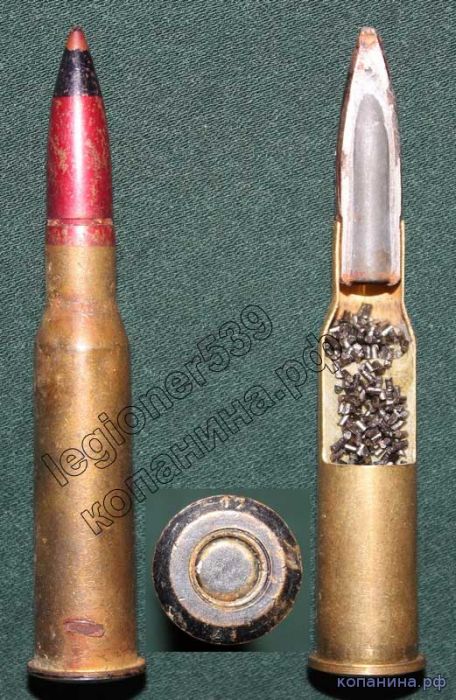

бронебойно зажигательная мосинского патрона
Винтовочный патрон 7.62х54 с такой пулей принят в 1940 году. Маркировка - вся пуля красная за исключением черной вершинки, а донце гильзы целиком черное. Гильза может быть только латунной. Вес пули БС-40 12.1 грамма.Патрон с этой пулей предназначен для поражения легкобронированых целей и стрельбы по легко горючим целям до 500м. Устройство пули аналогично пуле БС-32, но бронебойный сердечник у новой пули уже металлокерамический, на основе карбида вольфрама. Бронепробиваемость пули БС-40 заметно выше чем у БС-32, зажигательное действие обеих пуль аналогичное. Выпуск таких пуль был освоен на Новоподольский патронный завод (№17) и был весьма ограничен - в 1941 году пули 7.62 БС-40 производить уже прекратили.


Трассирующая пуля Т-30

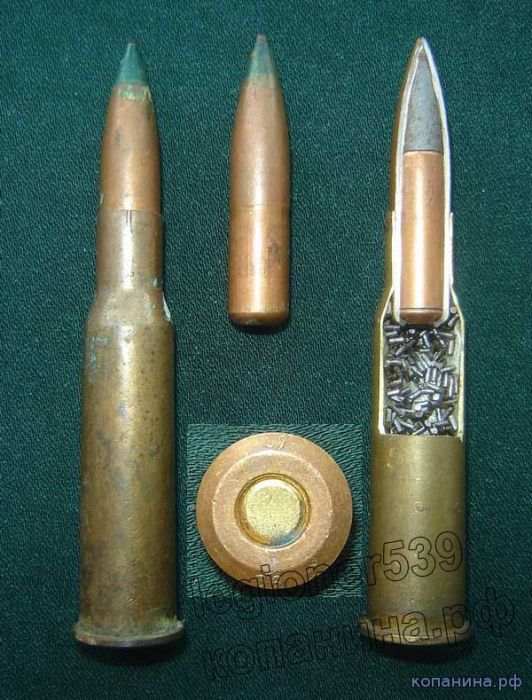

7,62х54R т-30 трассирующая пуля
Устройство патрона 7,62х54Rс трассирующей пулей обр. 1930 Т-30


Патроны 7,62х54R с пулей Т-30 массово производилась в СССР с 1932 года. Маркировка - зеленая вершинка пули, цвет трассы белый, дальность более 800 метров, длительность трассирования около 2.9 сек..
Конструктивно пуля состоит из металлической оболочки покрытой томпаком, такого же биметаллического (кроме опытных 1929 года выпуска, когда использовался томпак) трассерного стаканчика с трассирующим составом и калибровочного кольца. Общая масса пули 9.6 грамма.
Масса пули: 9,6 грамм, длинна 38 мм.


Разрывная (экспансивная) пуля Иванова (ДД)

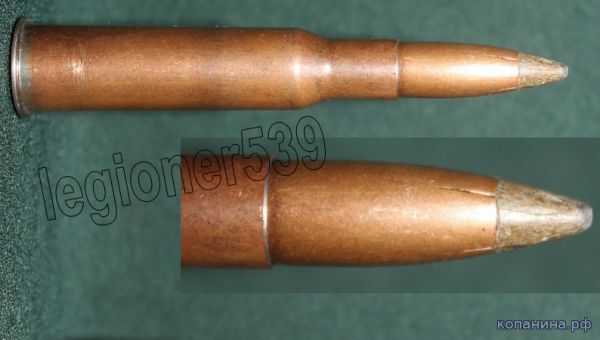

разрывная пуля иванова к патрону мосина

"Разрывная" (по сути экспансивная, никакого ВВ не содержит) пуля инженер-подполковника Иванова В.А была успешно испытана на полигоне в 1939 году и рекомендована к принятию на вооружение.
Такой тип пуль ДД создан для повышения останавливающего действия и нанесения более тяжких повреждений не бронированным живым целям.
Устройство пули достаточно простое - свинцовый сердечник,  биметаллическая оболочка имеющая усеченную вершину с надрезами и баллистический наконечник из пластмассы.  Планировалось наладить массовое производство этих пуль на Луганском патронном заводе, но из-за дефективного материала пластиковых наконечников, которые оказались чувствительны к влаге и и усыханию, до массового выпуска дело не дошло и пули Иванова на вооружение приняты не были.
Снова об этих пулях вспомнили уже во время войны - в 1942 году Бишкекский станкостроительный з-д выпустил опытную партию упрощенных пуль Иванова - без пластмассового колпачка. Головная часть пули была оголена, по нормативам должна была окрашиваться в белый цвет но по факту патроны чаще выпускались без окраски. Производились патроны  с пулей ДД непродолжительное время, встречаются и с латунной и с биметаллической гильзой. Вес пули Иванова: 11,4-11,6 гр., свинцового сердечника 9 грамм.

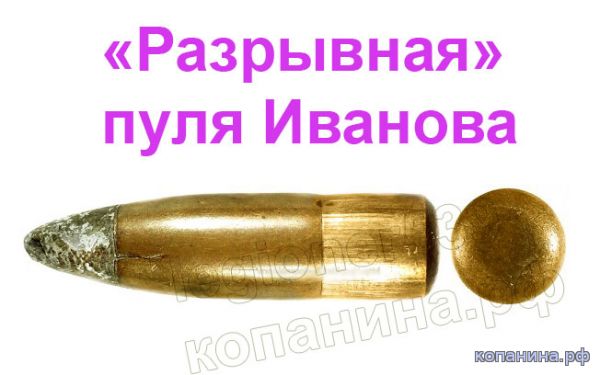

7.62мм экспансивная разрывная Иванова

Пуля Иванова 1943 года выпуска



Бронебойно-зажигательно-трассирующая пуля ЗБ-46 (БЗТ)

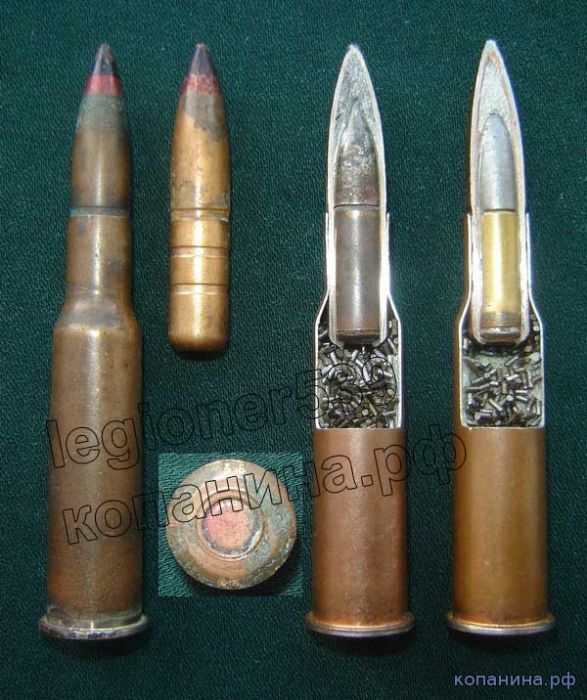

бронебойно зажигательно трассирующая пуля

Бронебойно зажигательно трассирующая пуля 7.62

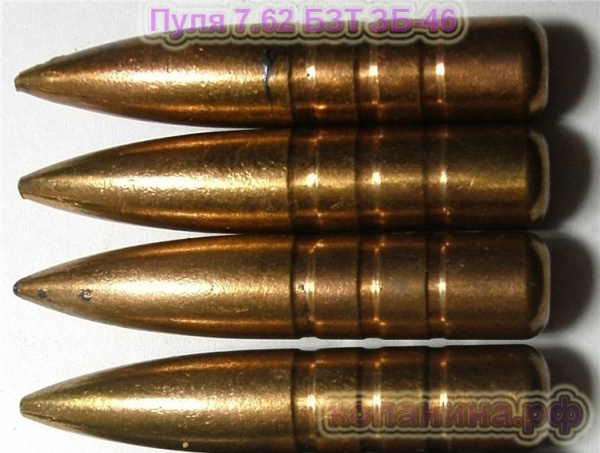

Пули ЗБ-46

Главной причиной неудолевстворенности руководства РККА бронебойно-трассирующей пулей БТ стоящей на вооружении - было слабое заброневое действие. Поэтому в 1936 году бронебойно-трассирующая пуля БТ была заменена модернизированным вариантом - бронебойно-зажигательно-трассирующей пулей БЗТ, которая содержала зажигательный состав в головной части. При стрельбе пулей БЗТ, из-за ее большой длинны ( 40,7 мм ) увеличивался износ канала ствола, поэтому в 1940 году пулю БЗТ  доработали - на ведущей части оболочки для уменьшения контакта с каналом ствола появились три характерные канавки. Еще одним отличием стало появление свинцовой рубашки вокруг стаканчика с трассерным составом. Все доработки пули производились на заводе №46, и получившаяся бронебойно-зажигательно-трассирующая пуля получила название ЗБ-46

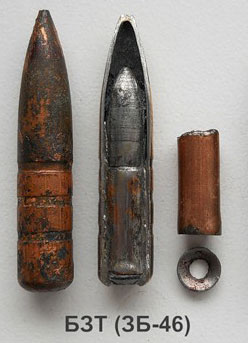

БЗТ пуля 7.62
Разрез пули ЗБ-46



Трехлинейный патрон с пулей Тарасова

БЗТ пуля 7.62

Винтовочный патрон с пулей Тарасаво - один из практических короткобойных патронов царской армии. В начале века была поставлена задача изобрести модель винтовочного  патрона имеющего хорошую кучность на дистанции до 150м, слабое пробивное действие, низкий износ оружия, возможность снаряжения таких патронов в любой оружейной и при этом невысокую стоимость. На основании этих требования появилось множество конструкций - пули с двумя каннелюрами, заполненные жиром, деревянными и даже из кокосовой скорлупы. Из всего предложенного наиболее адекватным вариантом оказался трехлинейный патрон системы Тарасова, он и был принят на вооружение в 1906 году.
Короткобойный патрон Тарасова образца 1906 года, или по другому - "патроны для стрельбы уменьшенным зарядом" представляли собой обычную гильзу мосинского патрона с капсюлем, 0.3 грамма холостого пороха и специальную пулю.
Пуля Тарасова выполнялась из свинца, имела тупоголовую форму и весила 4.7 грамма. Полость в головной части пули наполнялась просальником - смесь поташа и сала. Поташ для уменьшения окисления канала ствола остатками порохового нагара. В пуле, на ведущей поверхности, симметрично сверлились сквозные каналы 1х1.5 миллиметра. При стрельбе сало с поташем выдавливало через отверстия в ствол, что предотвращало свинцевание.
Существуют варианты патронов Тарасова с свинцовыми тупоконечными пулями с коническим углублением в донной части и оловянные пули весом 3 грамма. Трехлинейные патроны системы Тарасова давали возможность безопасной стрельбы на ограниченном пространстве тиров и имели неплохую меткость на расстоянии около 100 метров. Но кроме этого патроны 7.62 с пулей Тарасова имели ряд недостатков. Например перед выстрелом таким патроном винтовку обязательно приходилось встряхивать, что бы малый пороховой заряд осыпался на дно гильзы. При производстве пуль были повышенные требования к качеству штамповки. Так же из-за отсутствия отдачи при стрельбе пули давали отклонение. Еще однимм недостатком практических патронов Тарасова был малый срок годности. При хранении через некоторое время осалка пули просачивалась в пороховой заряд, в результате чего из-за стрельбы прожиренным порохом при выстреле пуля могла просто застрять в стволе. Но за неимением лучшей альтернативы 7.62мм короткобойный патрон с пулей Тарасова использовался и царской и рабоче-крестьянской армией как минимум до середины 1920-х годов.

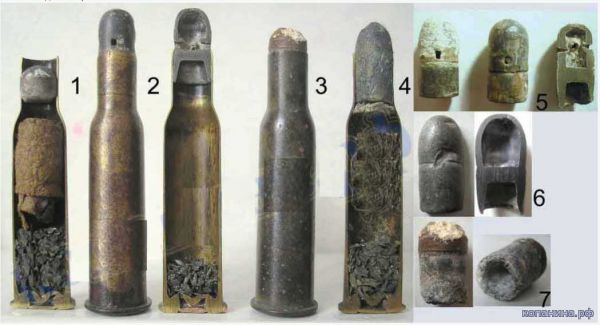

учебные патроны 7.62 короткобойные

Короткобойные патроны: 1 — «старого» образца с круглой свинцовой пулей, 2 — конструкции Тарасова (общий вид и разрез),3 — вариант короткобойного патрона с короткой свинцовой пулей с коническим углублением, 4 — патрон с пулей «Марго» из целлулоидина (разрез), 5 — пуля Тарасова — общий вид, стрелянная пуля и разрез, 6 — бракованная пуля Тарасова без боковых отверстий на ведущей части,
7 — вариант короткобойной пули с коническим углублением







Цветовая маркировка:
Цветовая маркировка патронов 7.62

специальные пули трехлинейных патронов 7.62*54

пули винтовка мосина

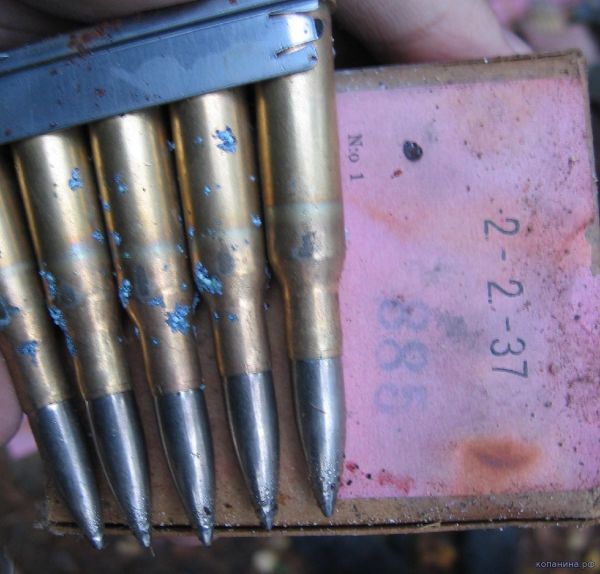

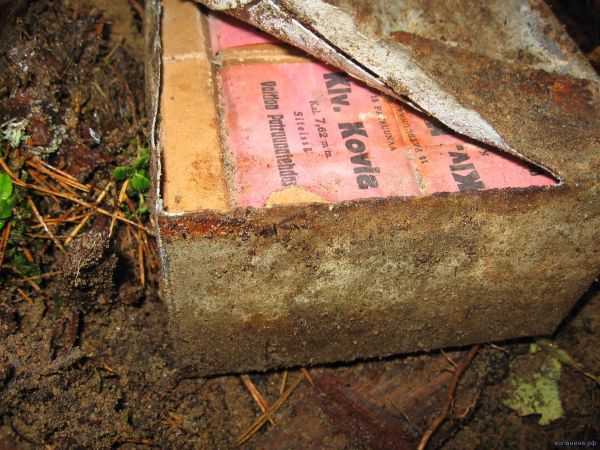

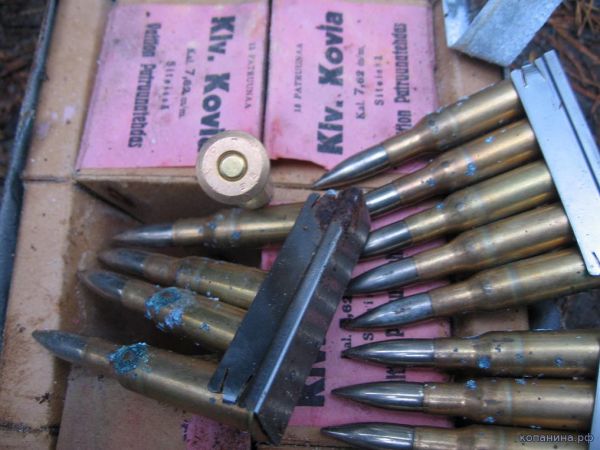

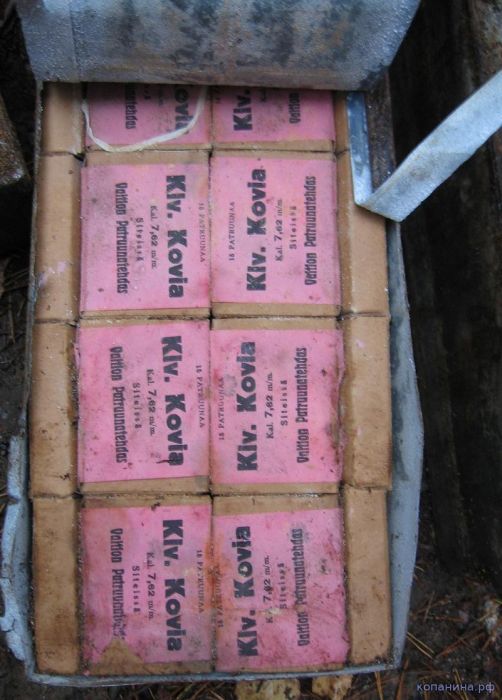

Найденный на местах боев Зимней войны цинк с финскими патронами 7.62 х 54:















Автор Мусихин Алексей aka legioner539
